我が家ではリビングシアターのプロジェクターとして、JMGO N1 Ultra を使っているのですが、設置についてずっと悩んでいました。上から吊って足元をスッキリさせたい。猫がスタンドにぶつかってぐらぐらする事象を解消したい。などなど。
超短焦点型ではないタイプのプロジェクターを後付けで自宅に導入した人は、多かれ少なかれ似たような悩みを持っているのではないでしょうか。いや、持っているに違いない。
ここでは、なんとか頑張って天井（？）からぶら下げてみた記録を残しておこうと思います。
さて、本題。

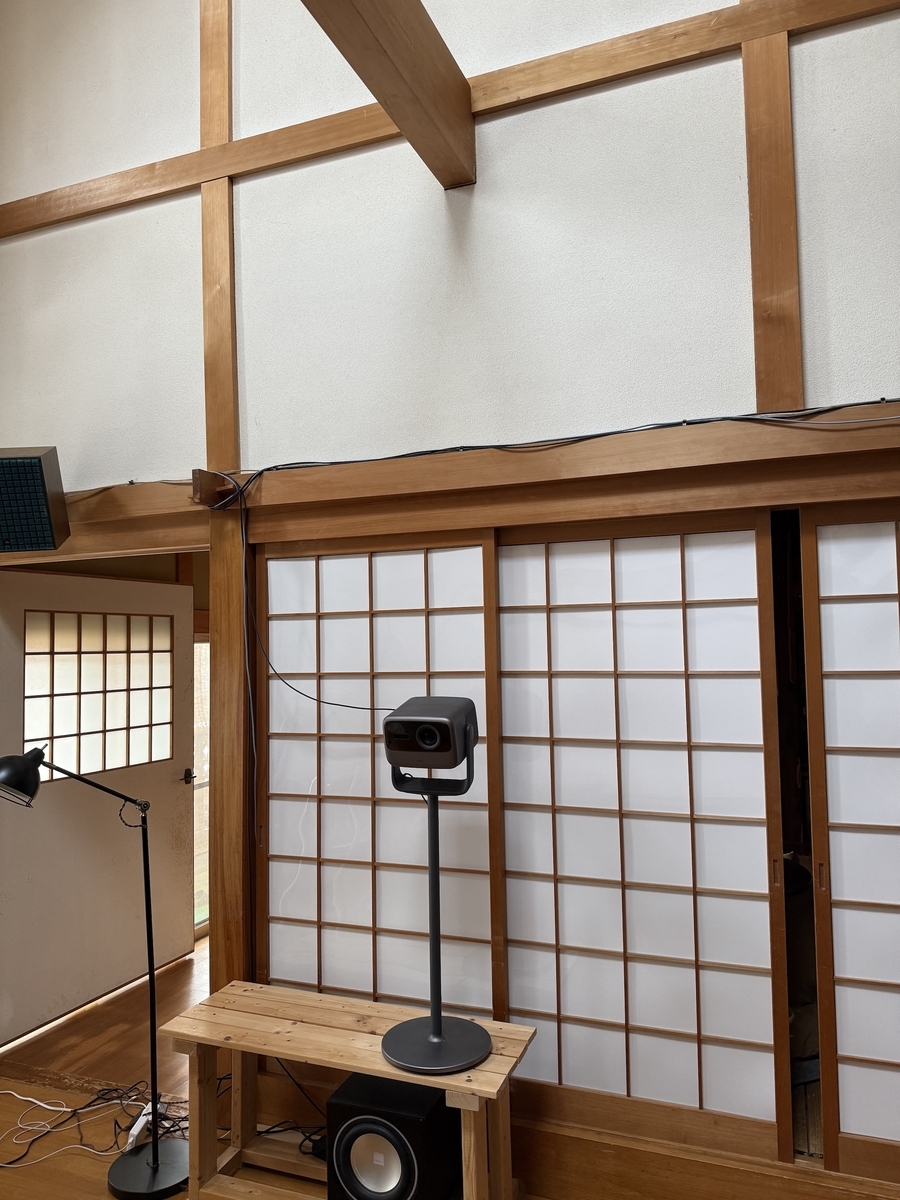

もともと、こんな感じにおいていました。利用しているのは公式スタンドで、割と背が低いので、2x4で足場を組んで高さを調整しています。

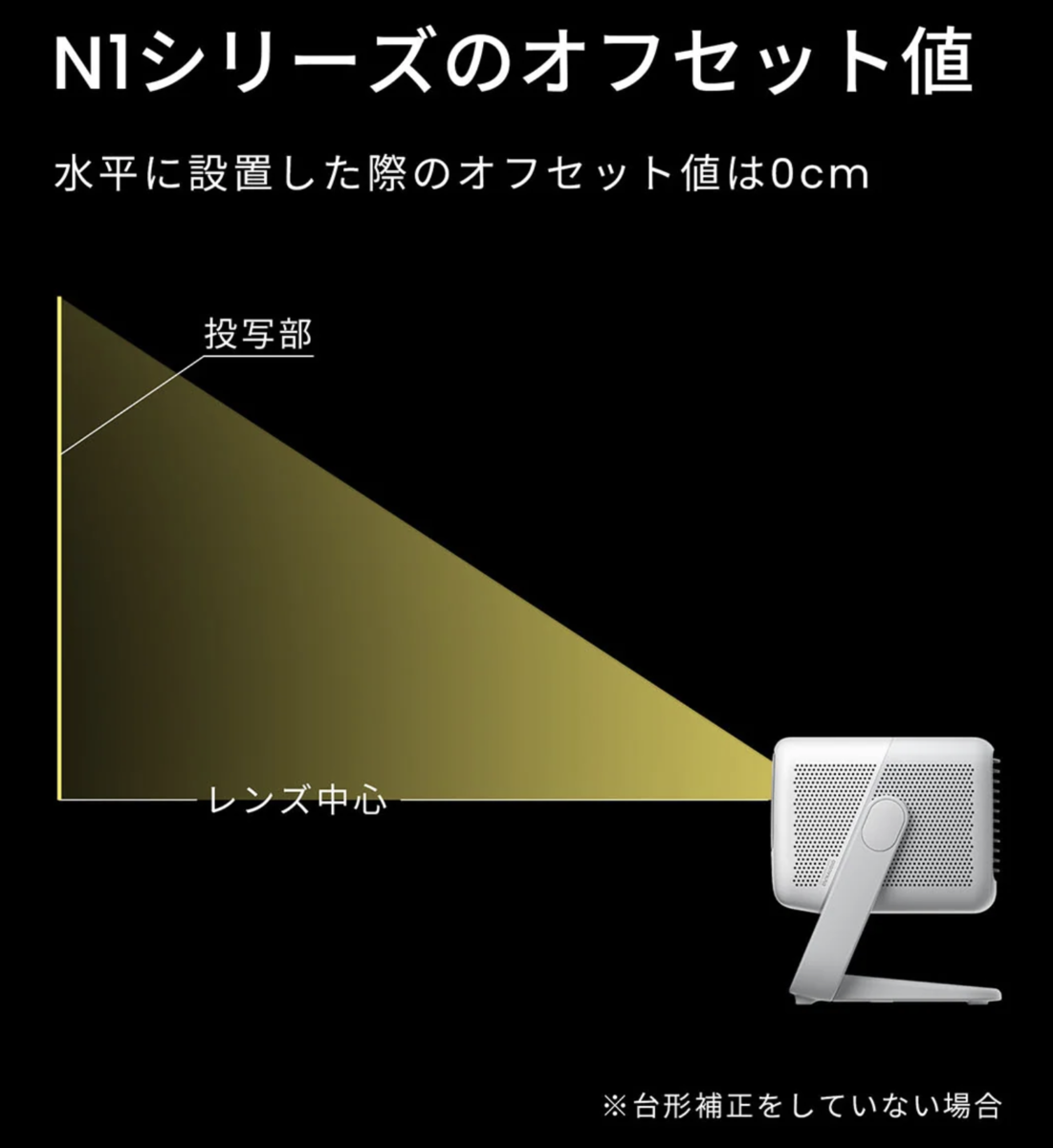

しかし、この配置だとレンズの特性的にかなりもったいない感じが出ます。写真で分かる通り、けっこう下向きにしているのですが、台形補正をかけるとしても映写面の上と下で有効画素がだいぶ変わります。以下は公式サイトからの抜粋です。
これを見ると、やっぱ大型スクリーンの上端あたりにひっくり返して設置するのがベストなのでは? と思います。
ところが、我が家はあんまり天井からプロジェクターをぶら下げれるような作りになっていません。古い家なので...。
壁も塗り壁で下地がいい感じに入っているわけでもなし、5kg以上あるプロジェクタを配置できる棚を設置するのは気軽にはいけません。かといって立派な木材の柱とか桟にぽんぼん穴を開けるのは...いや、すでにスピーカーとか設置してしまっているとはいえ、少々気が引けるものがあります。
そこで、考えました。けっこう時間をかけて考えたわけです。

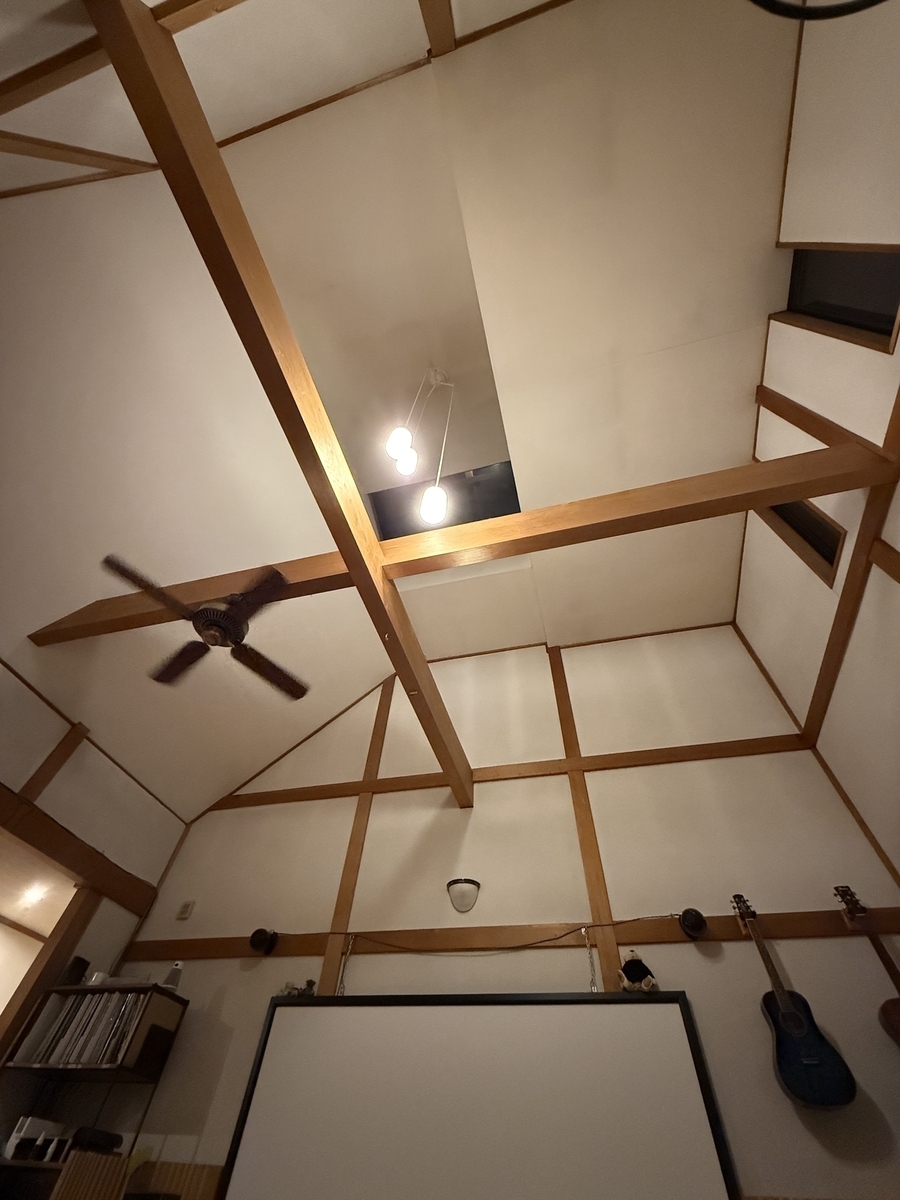

だいぶ上の方にある太い梁からチェーンで天井の代わりに固定する足場を吊って、そこにプロジェクターを設置すればいいのでは?
やるか。やってしまうか?

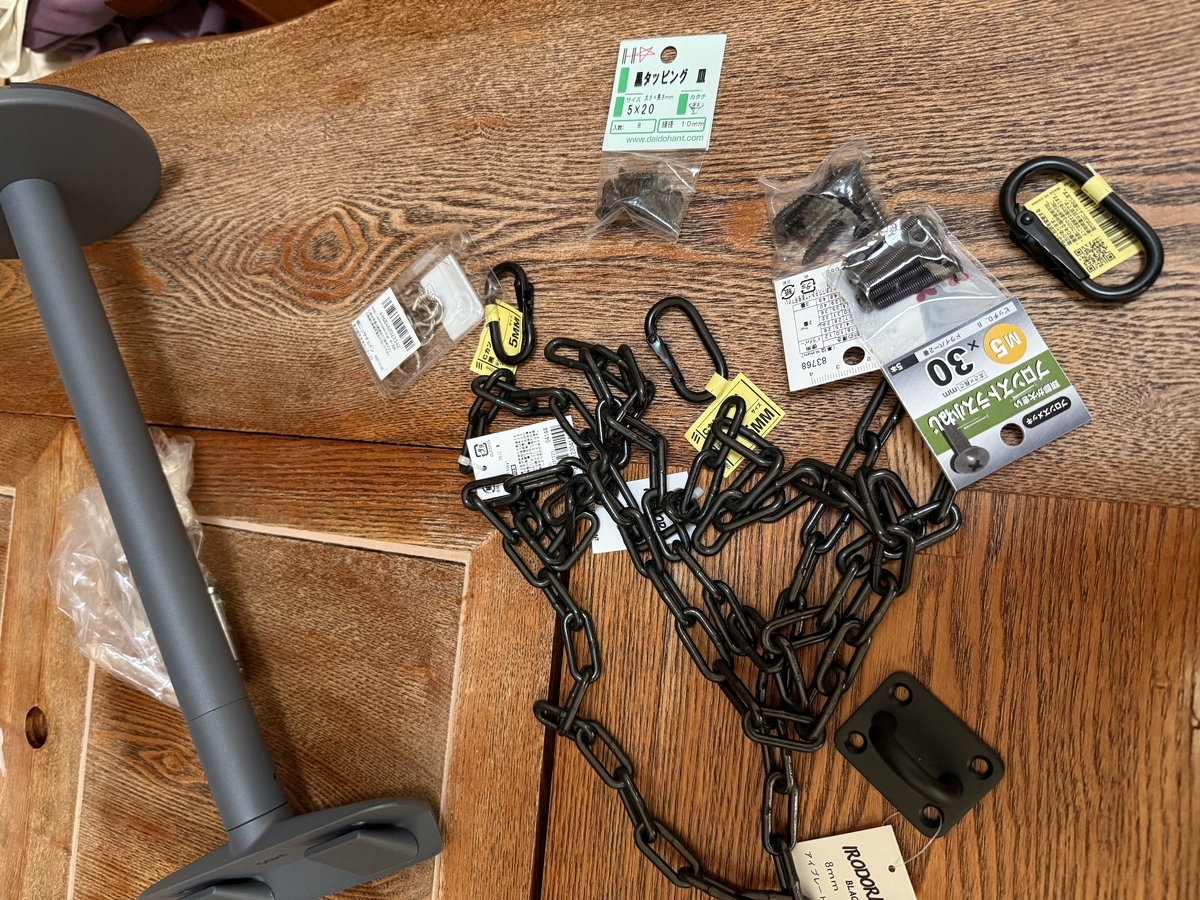

チェーンや金具は対荷重をみながら、ドキドキしてチョイスしてきました。固定金具、チェーン、カラビナなどの全部で一番弱いところに全体の強さが左右されます。「こっ、これザ・ゴールで読んだやつだ!」 天吊金具は公式のやつです。公式サイトから注文して3日くらいで届きました。対応良い。1万円くらい。
金具類の購入は秋田市のコメリパワーです。いい感じの1mのチェーンがあってよかった。

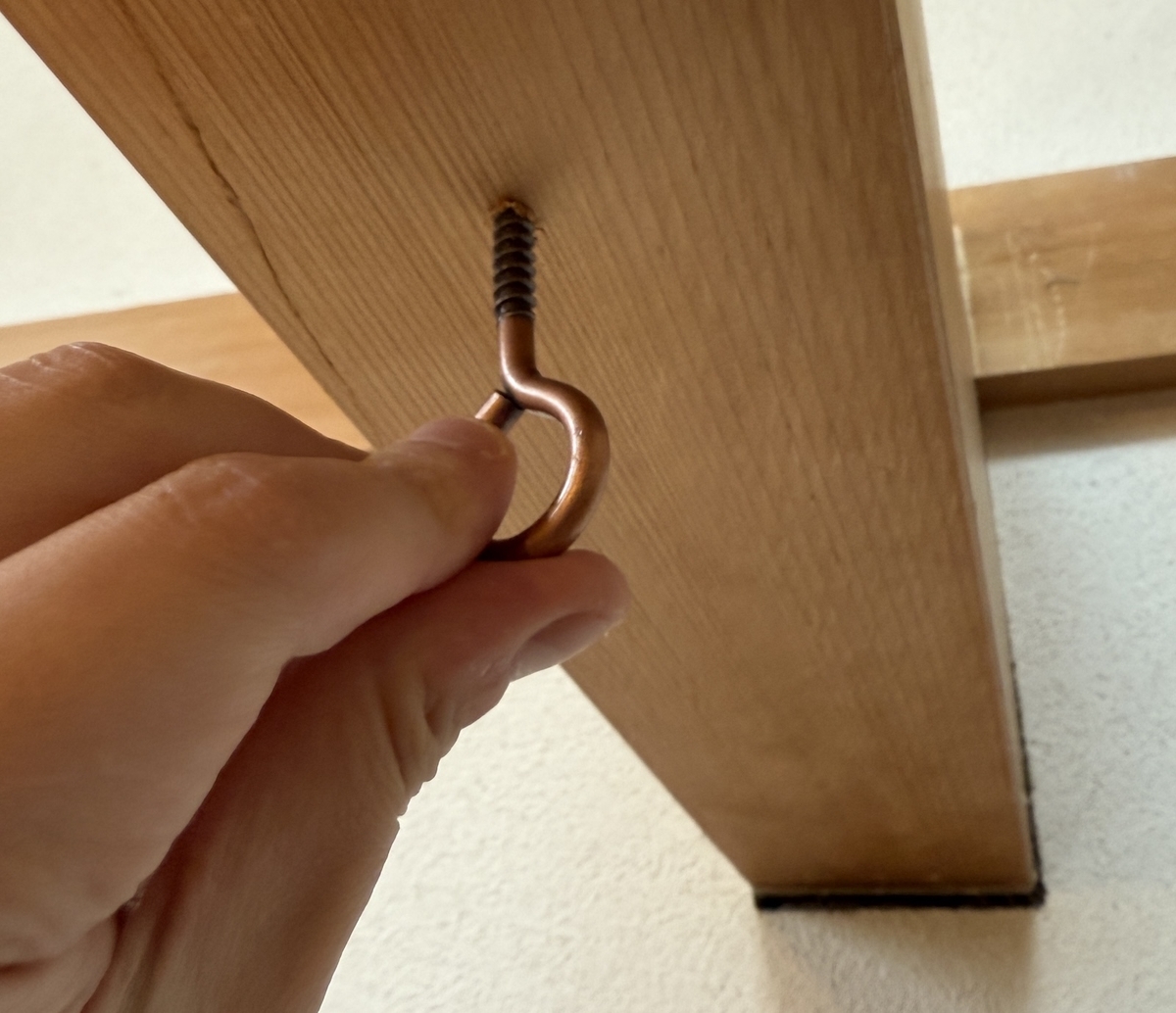

材料が揃ったので、ぐいぐいと梁にヒートンを捩じ込んでいきます。
だいたい、プロジェクターの真上あたりからまっすぐ吊るようにして、ほとんどの重量がここにかかるようにします。なので、ちょっと強そうなやつにしました。
まっすぐチェーンをぶら下げます。長さは大丈夫そう。
引っ張ってみて強度を確認。人間がぶら下がるのはちょっと心配な気がするけど、10kg や 20kgではびくともしなさそう。安心です。
土台となる板は適当に倉庫に転がっていた端材を利用しました。ちょうどいいサイズにカットしたあと、蜜蝋ワックスを塗っていきます。蜜蝋を塗るのは日光や水分から保護のためと、風合いがよいのです。（妻が塗ってくれました）ただ、ワックスには自然発火の恐れがあると書いていて、電子機器の設置場所に使うべきなのかというのはちょっと悩ましい気もしなくはない...。

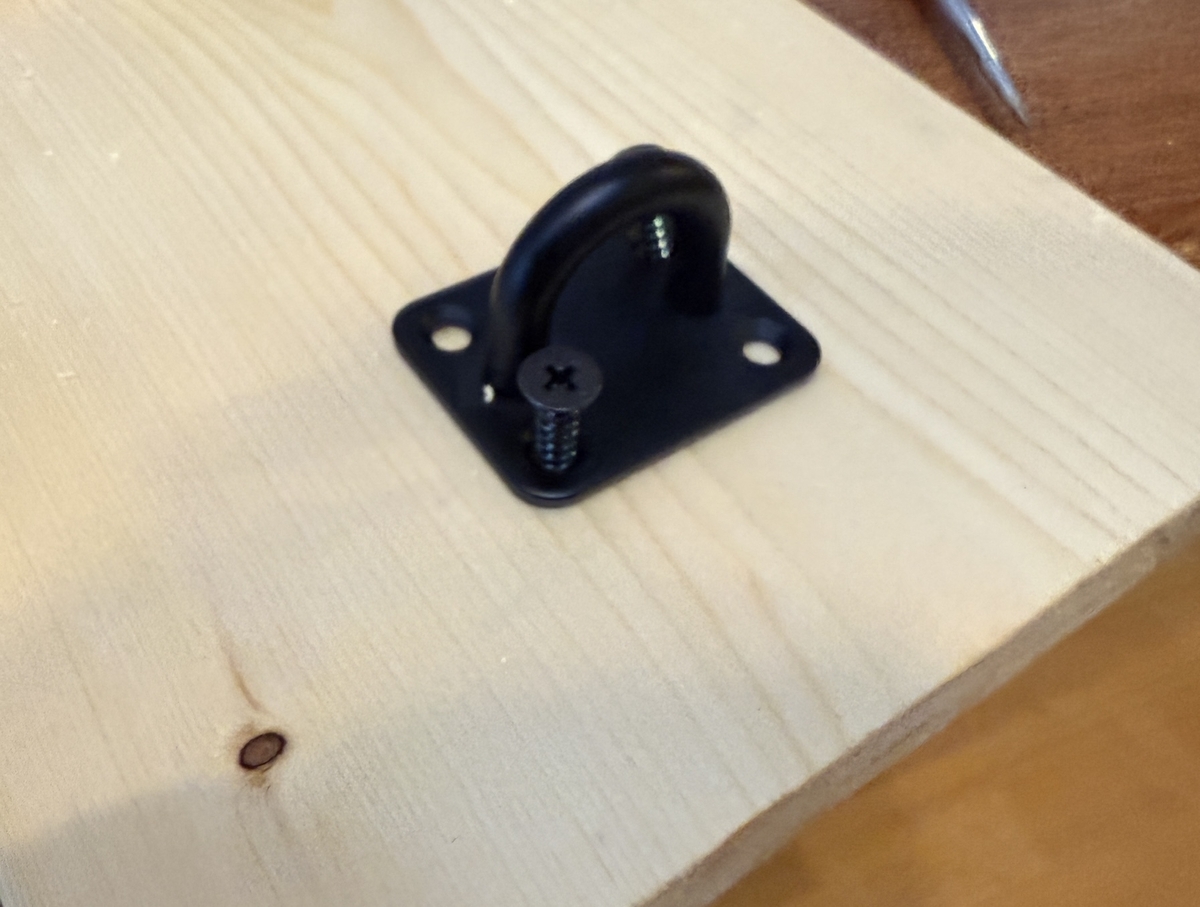

ぶら下がっているチェーンを基準に土台となる板に位置決めして、チェーンの固定金具をねじ止めしていきます。こいつは対荷重20kgって書いてた。

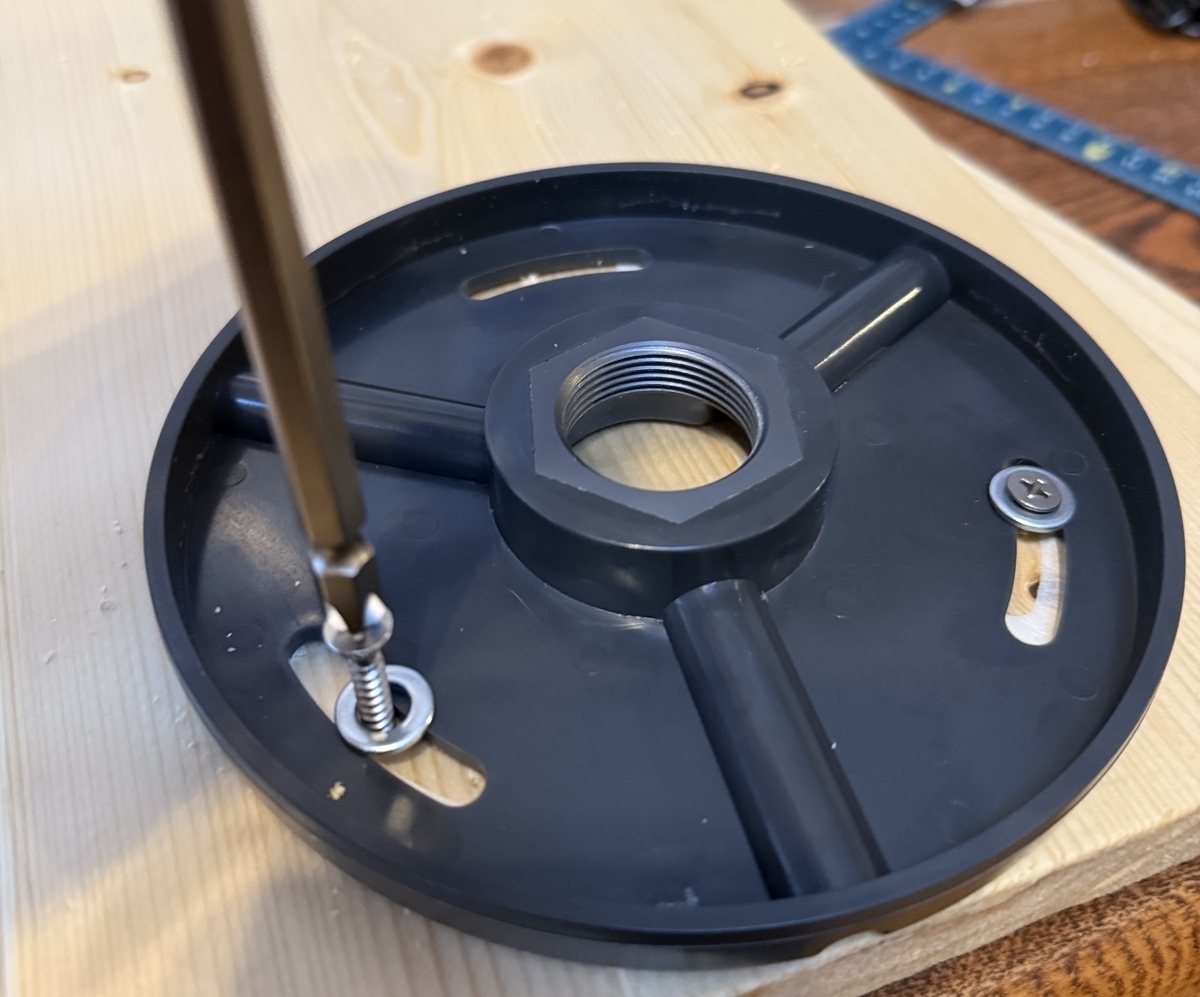

ひっくり返して、天吊り金具を取り付けていきます。角度を気をつける必要があって、パイプを取り付けるときにケーブルを通す溝がどっちにくるかを考慮しないといけません。3回くらい付け直すことになりました。
使う予定のパイプを一度土台に取り付けて、その状態で土台をどういう向きで取り付けるか決める、ということが必要です。
ということで、あとは土台の板をチェーンにぶら下げて、壁の方に固定するだけです。

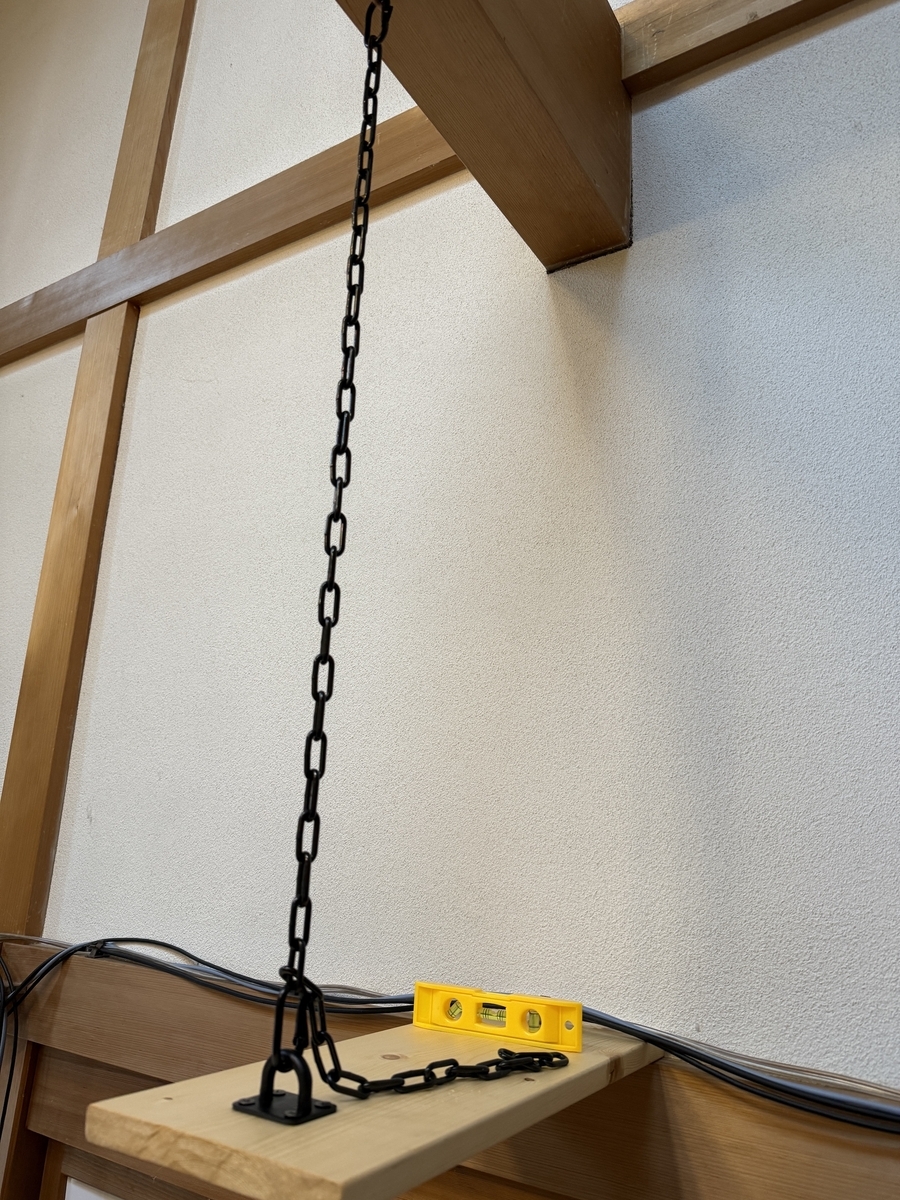

おおむね水平は取れている気がする。チェーンの輪の大きさがあるので、傾きが大きかったときに微調整が効きづらいことを見越して接続用の金具は大きさが異なるものをいくつか買ってきたんだけど、偶然ぴったりいい感じになった。
ということで、

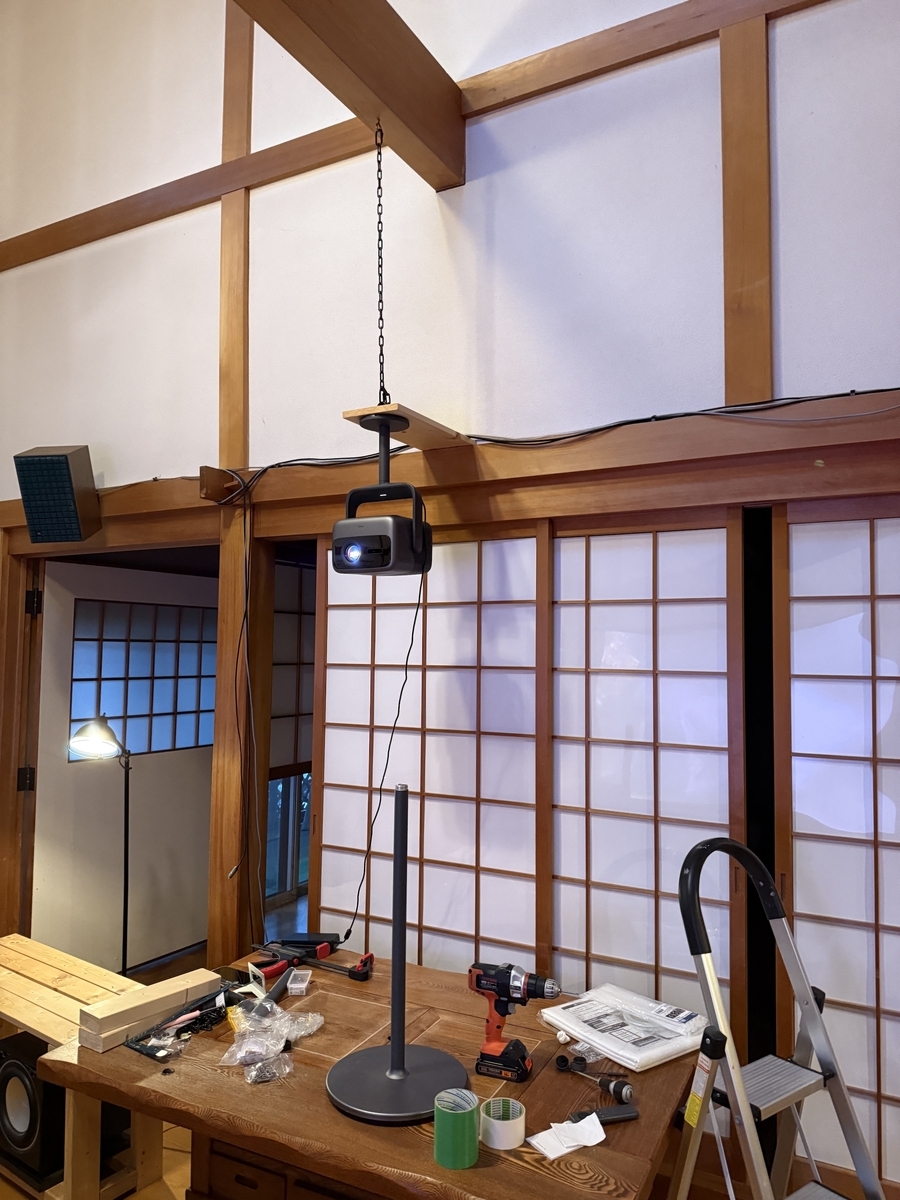

できた!!! できました!!!!
食卓が下に置かれているのは手持ちの脚立だと梁に手が届かないので、食卓の上に脚立を置くという危険な作業方法をとっていたからです。
JMGO N1はACアダプタが巨大なので、写真では下にぶら下がっていますが、実運用では土台の上に配置して落ちてこないように工夫しないといけないと思います。（ここで上に書いた「蜜蝋ワックス大丈夫か...?」という後から心配になった話につながる）
ということで、JMGO N1 Ultraを吊ってみた記録でした。同様の悩みを抱えるユーザーさんの助けになれば幸いです。チェーン切れたら下にいる人が死ぬので、命綱ワイヤーもつけないとなーと思っていて、それは週末あたりに考えるつもりです。
なお、N1は旧型で、現行機のN1Sシリーズは圧倒的な進化を遂げています。なんとリモコンで入力切り替えができるようになっています。羨ましすぎる。リモコンだけ売ってくれないかな...。
